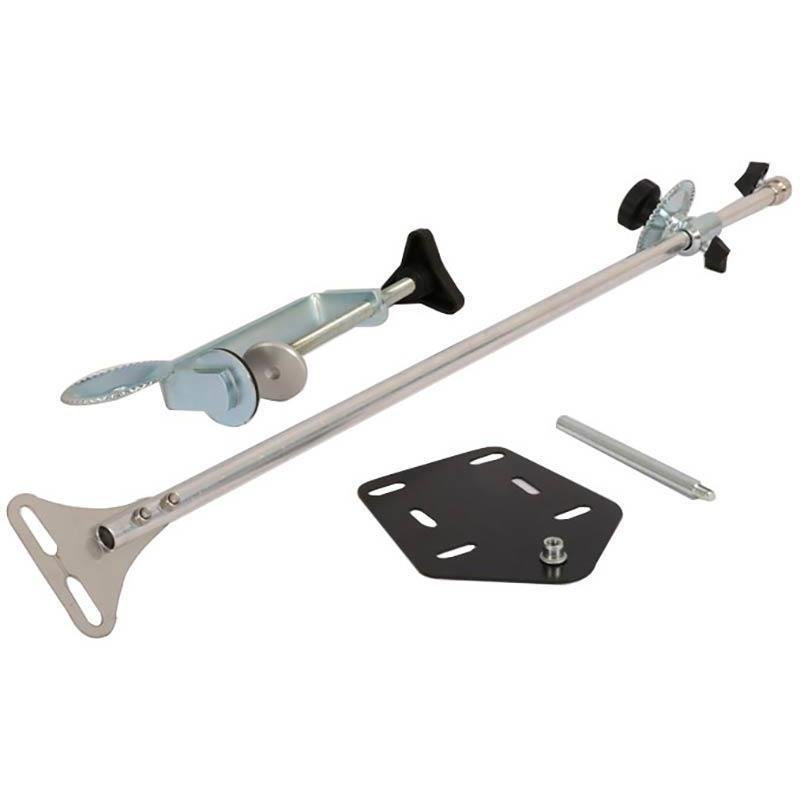

Description

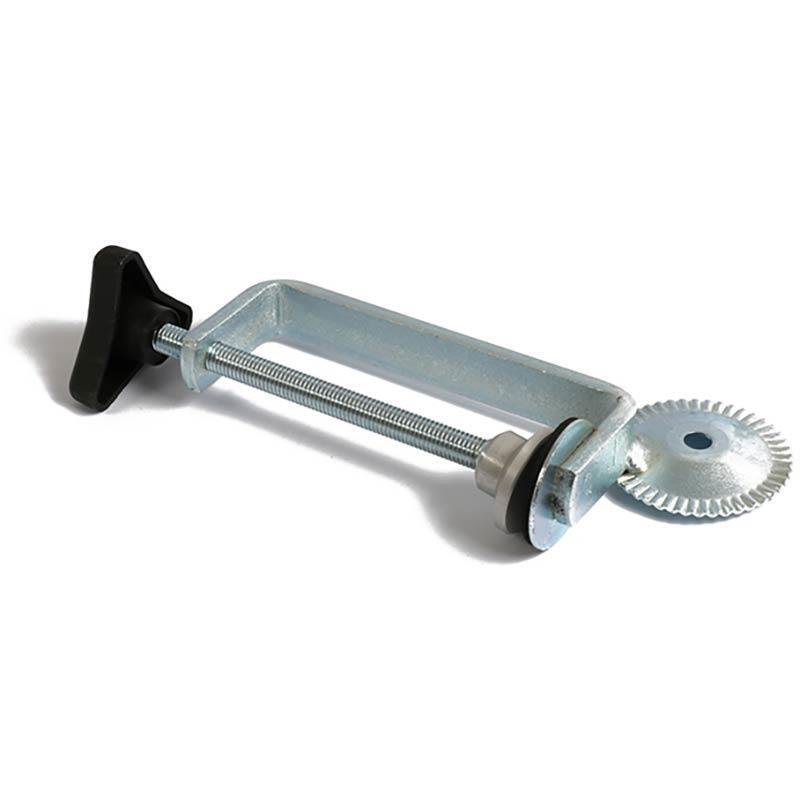

Serre-joint:
– Matière : acier zingué (plat 20x6mm)
– 1 point de serrage
– Largeur max de serrage : 106mm
– Hauteur max de serrage : 40mm
– Rondelle crantée soudée Ø 58mm
– Molette de serrage M10 avec rotule alu long totale : 160mm

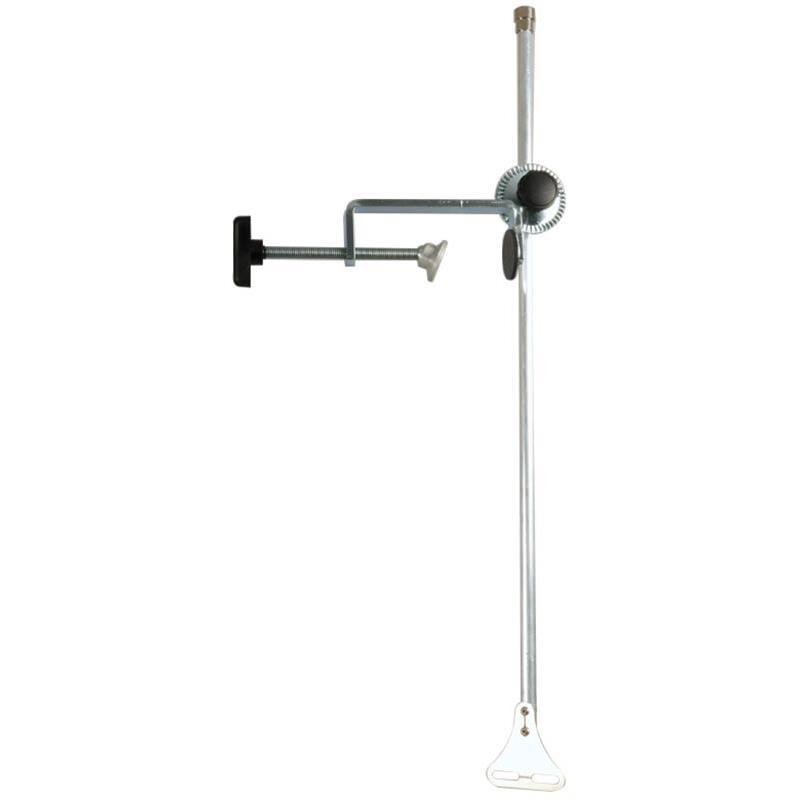

Tige + Tôle support sonde:
– Matière : aluminium
– Longueur : 610mm
– Ø tige : 12mm x 1mm
– Bague pour réception platine fixation écran (réf:409200)
-Tôle support sonde Inox :
– Epaisseur 1,5mm
– Dimensions: 65*65mm
-Trous oblongs : 23*6,2mm pour fixation sonde avec entraxe minimum de 14mm et maximum de 50mm
– Pivot en acier zingué avec vis de serrage M6

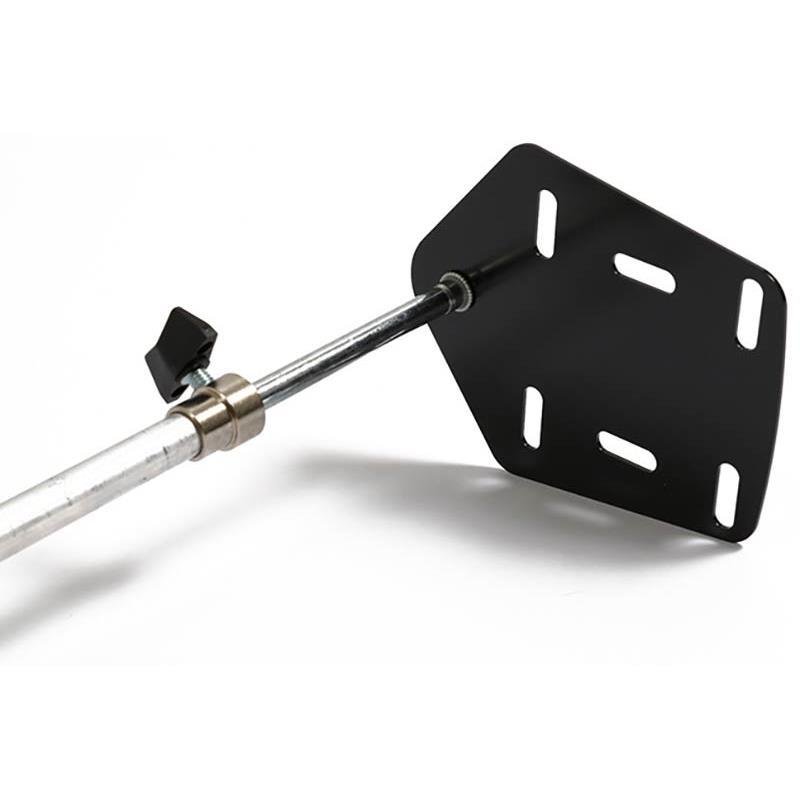

Support écran:
– Matière platine : acier traitement cataphorèse
– Dimensions : 127x103mm
– Insert M6 pour fixation tige
– 6 trous oblongs de fixation écran Ø:20×6.2mm
– Tige acier zingué Ø 8mm avec bout fileté M6
Made in France
